수직 형 자동 원형 용기 라벨링 기계

이 기계는 원형 컨테이너와 같은 원형 표면 라벨링에 적용 가능하며 다음 표와 같은 상세 응용 설명입니다.

발행물	응용 프로그램 설명
해당 컨테이너	한 시스템에 대해 다음 시나리오를 선택할 수 있습니다. 1) 둥근 병과 같은 둥근 콘테이너 2) 단면이 원호인 용기와 같은 원형 표면
적용 가능한 라벨 유형	자체 접착 라벨 1) 표준으로 불투명 2) 선택 사항으로 투명
라벨 번호	1) 라벨 1개 2) 하나의 라벨 롤에 인쇄된 2개의 라벨

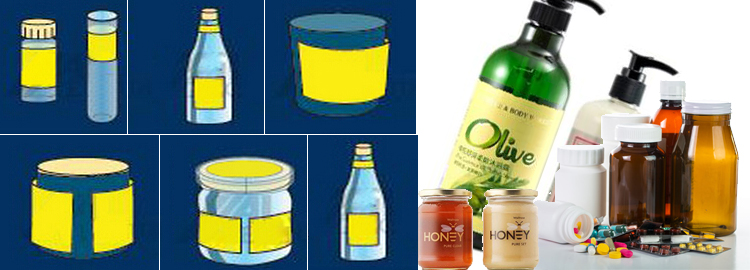

다음은 컨테이너의 참조 스타일입니다.

표준 기능

• 원형 용기 또는 원형 원호, 신호 또는 이중 라벨링이있는 용기에 적합

• 기계의 구성으로 스테인레스 스틸 304 및 고급 알루미늄 합금

• 고유 한 라벨링 헤드를 통해 라벨의 조임 및 장력을보다 안정적으로 유지할 수 있습니다. 라벨링 정확도를 보장하십시오.

• 전문가 라벨링 장치는 라벨링의 품질을 향상시킵니다. 주름과 기포가 없도록 합니다. 그리고 겹침의 견고함.

• 캘리브레이션 스케일은 형태 변화를 포함하는 편리한 장치입니다

• 지능적인 작동 및 문제 해결을위한 PLC 및 터치 스크린 HMI 제어

• 지능형 제어, 자동 광전 추적, 라벨링 없음, 라벨 자동 보정 없음

선택적 기능

• 투명 라벨 감지 센서

• 코드 바 온라인 인쇄

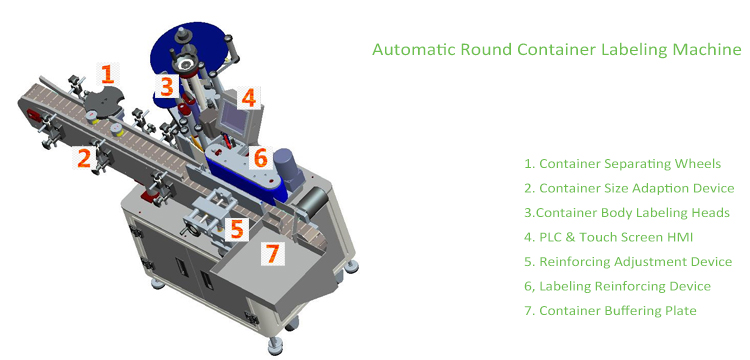

터치 스크린 HMI를 통한 PLC 파라미터 설정에 따르면, 업스트림 프로세스의 컨테이너는 컨베이어를 통해 이루어집니다. 용기 분리 휠을 통과시킵니다. 컨테이너 및 라벨 감지 시스템을 사용하여 컨테이너를 라벨링 헤드에 의해 정확하게 라벨링합니다. 라벨링 강화 장치는 라벨링 품질을 최종 단계로 보장합니다.

기계 설계를 제외하고 주요 구성 요소 구성은 기계 또는 시스템의 품질을 결정하며 아래는 주요 구성 요소의 최단 구성입니다.

아니	구성 요소	소재 / 단축
1	프로그래머블 로직 컨트롤러	델타, 지멘스, 미쓰비시, 파노 소닉
2	터치 스크린	Weinview, 지멘스, 델타, Kinco, Panosonic
3	스테퍼 / 서보 모터	테코, 델타, 파노 소닉, 리드 샤인
4	주파수 변환기	델타, 슈나이더, Leadshine
5	주요 전기 부품	슈나이더, Chint, Ls, Ark
6	키 보호 및 계전기	슈나이더, 델리
7	실린더, 필터	에어 택, SMC
8	광전지 센서	오토닉스, Keyence, Leuze, Panosonic, Datalogic

카탈로그 1J-x-xxxxx
제어 방법	자동적 인
라벨 수	표준으로 1 또는 동일한 라벨 롤에 인쇄 된 2 개의 라벨
라벨의 투명도	투명하지 않은
점착제	자체 접착
코딩 / 인쇄기	들어오지 못하게 하다
라벨 너비	15-150 mm-백지 포함
라벨 길이	20-340mm
라벨링 속도	정상적인 모터를위한 30-80 PC / 분 자동 귀환 제어 장치 모터를위한 40-120 PC / 분
라벨링 공차	+/- 1mm
컨테이너의 직경	25-100 mm
롤러 외경	최대 280mm
롤러 내경	76mm
표준 속도	서보 모터 : 5 ~ 25m / min 스테핑 모터 : 5 ~ 19m / min
필요한 압축 공기	해당 사항 없음
공기 소비량	해당 사항 없음
전원 요구 사항	AC 220V 50 / 60HZ
전력 소비	0.53 주
대략적인 무게 (순)	185 킬로그램
치수 ( 'mm)	1950 * 1100 * 1300mm

실제로 시장의 간단한 기계와 비교할 때 세부 사항, 다음 표에 표시된 장점에 중점을 둡니다.

라벨링 대상	우리의 디자인
주름 없음	합리적인 라벨 가이드 장치 a) 라벨 안내 및 당기기 b) 라벨 장력 유지, c) 라벨 분리 공정
거품 없음	합리적인 라벨링 및 강화 장치
정확한 라벨링	a) 고품질 및 위치 조정 가능한 라벨 감지 센서 b) 용기 위치 조정 장치 c) 라벨링 동기화 제어
유연한 작동	a) 페달 제어 / 자동 감지 b) 단일 또는 이중 레이블 c) 코드 인쇄 통합 가능 d) PLC에 의한 유연한 프로그래밍 e) 단락, 과부하 등과 같은 필요한 보호

선적 서류 비치

ordr에서 제품을 편리하게 이해할 수 있도록 다음 단계의 문서가 제공되지만 구매 단계에서 제공됩니다.

아니	문서	암호	기술
1	제품 선택 안내서	SG	프로젝트 배경, 매개 변수 및 기타 고객의 요구 사항을 포함하는 선택 안내서의 피드백에 따라 고객에게 적합한 제품을 선택하거나 사용자 정의
2	제품 소개	PP	고객이 제품 개요, 기본 기능, 응용 프로그램, 구성, 일반 제품, 승인 및 선택적 기능의 커버 섹션을 이해할 수 있도록
3	설치 설명서	에	장비 설치 단계를 설명하고 시운전 지침도 포함
4	사용자 매뉴얼	UM	작동 및 유지 관리 및 문제 해결의 내용을 다루려면

우리의 서비스

커스터마이징

커스터마이즈 철학

시연되는 제품은 귀하의 요구 사항을 완벽하게 충족하지 못할 수 있습니다. 당사의 철학은 실제 요구 사항을 사용자 정의하여 유휴 용량 및 기능을 최소화하는 것입니다. 성능과 비용 균형 제품을 제공합니다. 다음은 사용자 정의 중에 고려해야 할 요소입니다.

• 투명 라벨 감지 센서

• 코드 바 온라인 인쇄

선택 가이드

순환을위한 선택 가이드를 사용할 수 있습니다. 제품 선택 및 사용자 정의 지원을 받으려면 당사에 문의하십시오.

성명서

• 이 프로파일에서 보여주는 그림은 범위의 제품을 나타내며 최신 또는 맞춤형 디자인이 적용됩니다
• 수많은 문서 업데이트로 인해이 프로필에 표시된 데이터가 적시에 업데이트되지 않을 수 있습니다. 최신 버전은 고객 서비스에 문의하십시오.
• 특징 또는 기능은 추가 견적 설명에 따라이 프로파일에 나타납니다.
