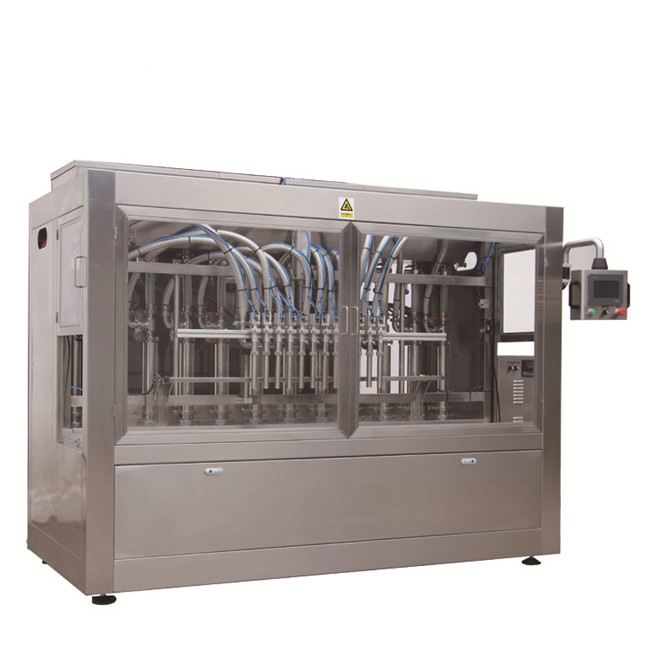

자동적 인 액체 병 충전물 기계 기름 충전물

자동 액체 병 충전물 기계

자동 액체 병 충전물 기계는 제약 산업에서 가장 널리 사용되는 기계입니다. 이 기계는 식품, 화학 및 관련 산업에서도 응용이 가능합니다. 모노 블록 설계는 충전 및 나사 / ROPP 캡핑 모듈이 동일한베이스와 충전 및 밀봉 모듈 용 공통 드라이브에 구축되므로 공간을 절약합니다. 충전 원리는 피스톤 및 실린더 배열로 제품의 부피, 양의 변위입니다. 이 로터리 필러의 또 다른 특징은 트윈 캠 트랙을 설정하여 모든 피스톤을 다른 볼륨으로 설정할 수 있다는 것입니다. 캠 트랙 롤러에는 개별 실린더의 미세한 볼륨 조절 기능도 내장되어 있습니다.

모노 블록 충전 및 밀봉의 개념은 또한 병이 충전 직후 밀봉되므로 매우 높은 QMP 표준을 보장합니다. 회전식 밀봉 모듈은 충전물과 일치하며 정확한 밀봉을 제공합니다. 별도의 컬럼에 내장 된 자동 캡 피더는 먼지 / 캡 입자가 채워진 병에 떨어지는 것을 방지합니다. Monoblock 장비는 병입 투입기 정지시 센서, 배출 병에서 여분의 보틀 축적 및 공급기 정지 캡 캡과 같은 온라인 자동화 기능을 내장하고 있습니다.

사양

모델	1	2	3
생산율	최대 30 병 / 분	최대 60 병 / 분	최대 100 부틀 / 분
충전 헤드 수	두	네	여덟
캡핑 헤드 수	하나	하나	네
상한 유형	ROPP / 나사
입력 사양 § 컨테이너 직경, 컨테이너 높이	25mm에서 90mm, 36mm에서 300mm
충전 범위	적절한 교체 부품을 사용하여 30ml ~ 1000ml
캡 지름	부품 변경으로 20mm, 28mm, 30mm 및 33mm
전원 사양	2.5 HP
전기적 특성	440 볼트, 3 상, 50Hz, 4 선 시스템
옵션 액세서리	MMI를 통한 프로그래밍 가능 논리 제어 (시스템) 가득 차있는 기계를 덮는 알루미늄 단면도 내각
전체 치수	약 2300mm (L) × 900mm (W) × 1680mm (H)	약 2500mm (L) × 900mm (W) × 1680mm (H)	3000mm (L) X 950mm (W) X 1680mm (H) 약.

두드러진 특징

• 소형 GMP 모델.
• "병 없음-충전물 없음"시스템.
• AISI SS 316 재질로 만든 모든 접촉 부품은 손쉬운 세척 시스템으로 손쉬운 청소가 가능합니다.
• AISI SS 304 재질의 기계 제작.
• 병의 자동 공급을위한 투입 테이블.
• 거품이없는 충진 용 다이빙 노즐.
• 매우 높은 충전 정확도.
• 병의 자동 공급 및 배출.
• 시간에 따른 최소 변화.
• 속도 조정을위한 가변 AC 주파수 드라이브.
• 생산량 계산을위한 디지털 병 카운터.

공정 운영

인피 드 턴테이블은 병을 움직이는 SS 컨베이어로 하나씩 전달합니다. 병은 SS 컨베이어를 통해 주입 지점으로 들어갑니다. 충진 노즐 미리 설정된 양의 액체를 병에 채 웁니다. 육각 볼트 도징 블록을 사용하면 시간을 최소화하면서 다른 충전량을 쉽게 사용할 수 있습니다. 주요 드라이브는 AC 모터로 구동되고 AC 주파수 드라이브로 제어되는 기어 박스로 구성됩니다. 분당 병 단위로 속도를 설정할 수 있습니다. 컨베이어 드라이브는 AC 주파수 드라이브로 제어되는 할로우 샤프트 기어드 모터로 구성됩니다. 손잡이는 컨베이어 속도를 설정할 수 있습니다.

채워진 병은 컨베이어 벨트에서 움직이고 인피 드 웜에 의해 인피 드 스타 휠로 공급됩니다. 인피 드 스타 휠을 움직이는 동안, 병은 배송 슈트에서 캡을 하나씩 가져옵니다. 하강하는 회전식 밀봉 헤드는 병의 목을 원하는 압력으로 유지합니다. 밀봉은 프로그래밍 된 롤온 방식으로 수행되며, 회전식 스크램블을 통해 캡의 정확한 위치를 기계적으로 수행하여 캡이 슈트에 올바르게 들어가도록합니다. 슈트가 채워지면 회전식 스크램블 드라이브가 분리되어 캡이 손상 될 가능성이 없습니다. 실링 롤러는 실링 헤드가 회전하고 실링 캠으로 인해 실링 및 나사산 롤러의 이동으로 인해 발생합니다. 밀폐 된 병은 컨베이어의 기존 스타 휠에 의해 배출됩니다. 추가 작업을 위해 이중 충전 및 밀봉 된 병을 라벨링 기계로 전달합니다.
